З’єднувачі кабелів сонячних панелей

CNKA  кабельні з’єднувачі сонячних панелей Вступ

Китайські постачальники CNKA пропонує кабельні роз’єми для сонячних панелей, виготовлені в Китаї, які повністю сумісні з фотоелектричними системами 1500 В. Ці роз’єми поділяються на дві частини: кінець лінії та кінець плати. Як правило, коли ми говоримо про роз’єми кабелю сонячної панелі, ми маємо на увазі кінцеві роз’єми лінії. Вони складаються з металевих частин і ізоляційних частин. Термін MC означає Multi-Contact, тоді як цифра 4 вказує на діаметр металевого сердечника.

Параметр (специфікація) з'єднувачів кабелю сонячної панелі CNKA

Вимоги до продуктивності з’єднувачів кабелю сонячної панелі CNKA

1  Фотоелектричні з’єднувачі мають забезпечувати чудову провідність із контактним опором, що не перевищує 0,35 міліом.

2  Вони мають забезпечувати достатню безпеку для захисту компонентів сонячних елементів. Враховуючи суворе середовище та клімат, де працює сонячне обладнання, з’єднувачі мають бути водонепроникними, стійкими до високих температур, антикорозійними та мати високу ізоляцію. Вони повинні досягати рівня захисту IP68.

3  Конструкція роз’ємів для сонячних батарей має бути міцною та надійною, з роз’ємами «папа» та «мама», які, якщо їх правильно вставлено, мають виявляти силу з’єднання щонайменше 80 Н. Для кабелю 4 мм² роз’єм MC4 не повинен перевищувати максимальну температуру 105 °C під час проходження струму 39 А. Роз’єм MC4/H4, одножильний роз’єм «папа» та «мама», пропонує такі переваги, як чудове ущільнення, зручне вставлення та легкість обслуговування та ремонту.

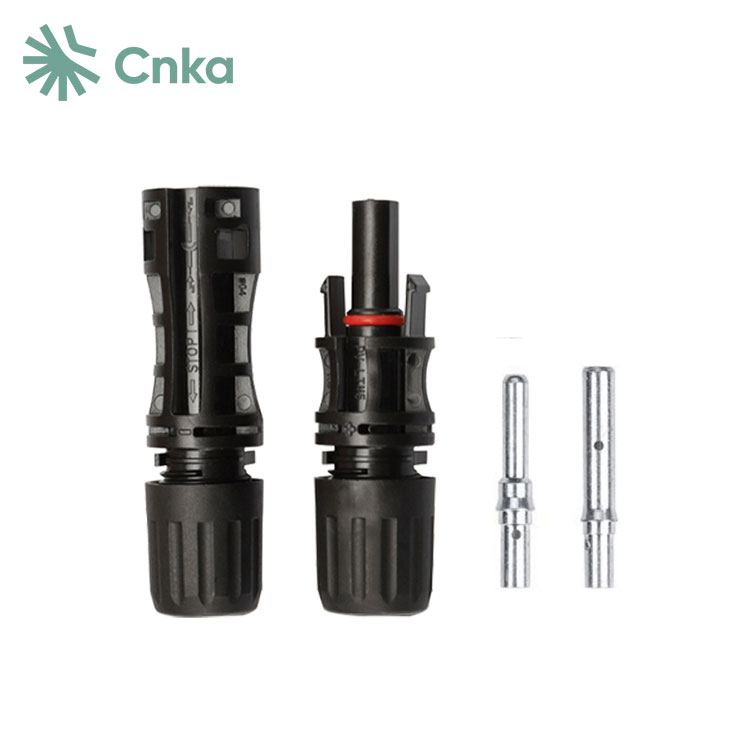

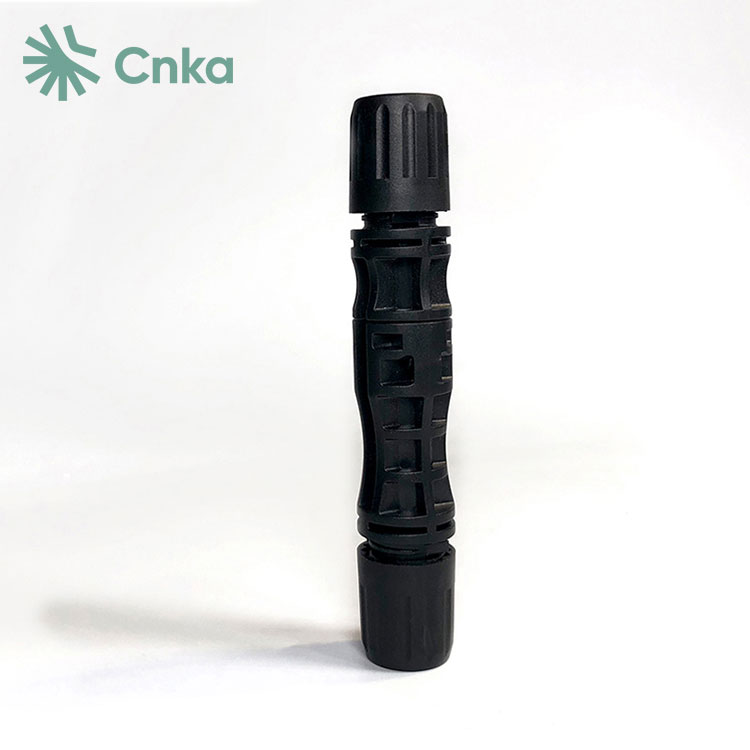

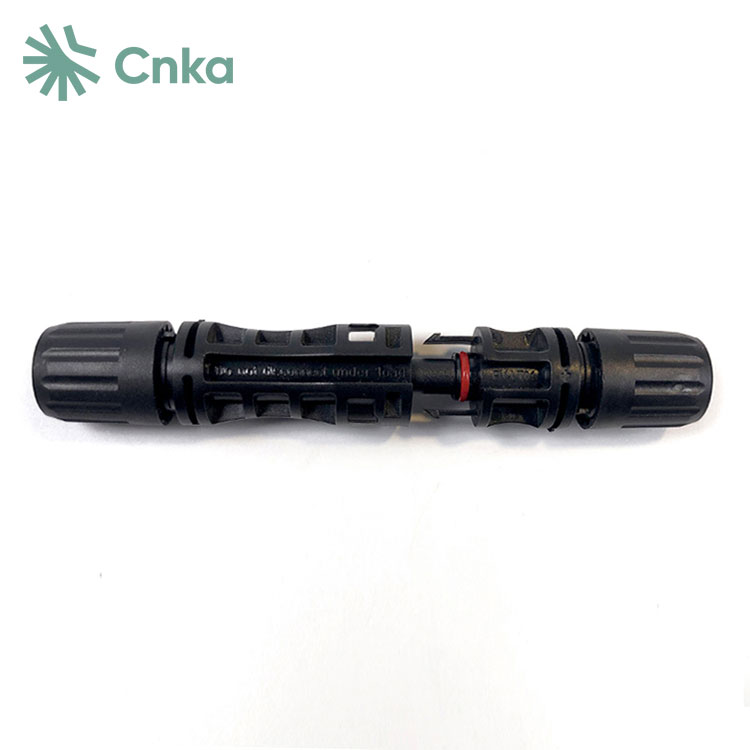

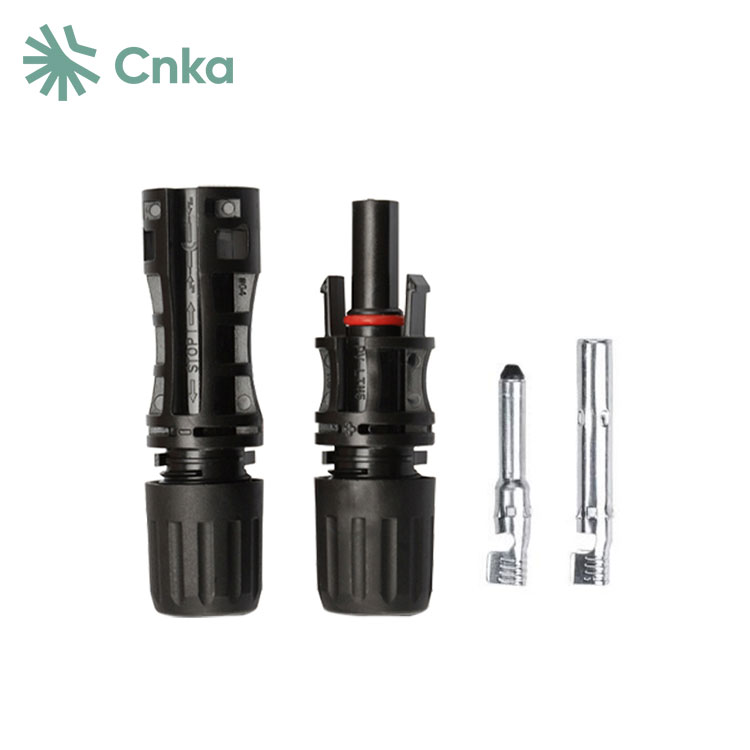

Деталі з'єднувачів кабелю сонячних панелей CNKA

Роз'єми кабелю сонячної панелі CNKA Розміри та проводка

З’єднувачі кабелю сонячної панелі CNKA Застереження щодо встановлення

Вибираючи штекер, дуже важливо зосередитися на якості продукту, включаючи розмір і товщину матеріалу внутрішнього металевого провідника, його еластичність і покриття, щоб гарантувати, що він витримує великі струми та підтримує хороший контакт. Пластикова оболонка штекера повинна мати гладку поверхню без тріщин, а межа розділу повинна бути добре герметичною. Під час встановлення уникайте впливу сонячних променів і дощу на з’єднувачі компонентів, щоб запобігти старінню, внутрішній корозії, підвищеному контактному опору та можливому займанню, оскільки все це може знизити ефективність системи або спричинити небезпеку пожежі.

Встановлення та обтиск фотоелектричних роз’ємів є критичними. Необхідно використовувати професійні обтискні інструменти, а інженерно-монтажний персонал повинен пройти відповідне навчання операціям обтиску перед початком будівництва фотоелектричних електростанцій.
