Анотація: A Коробка PV Combinerвідіграє вирішальну роль у сонячних енергетичних системах, об’єднуючи кілька виходів фотоелектричної струни в один вихід. У цій статті пояснюється, як це працює, чому це важливо та як воно вирішує типові проблеми, такі як ризики для безпеки, складність обслуговування та неефективність системи. Детальна структура, технічні параметри та практичні рекомендації щодо вибору надаються, щоб допомогти особам, які приймають рішення, оптимізувати сонячні установки.
У сучасних фотоелектричних системах кілька ліній сонячних панелей генерують постійний струм (DC). Ефективне керування цими виходами має вирішальне значення для продуктивності та безпеки системи. PV Combiner Box служить централізованим блоком, який збирає та об’єднує виходи кількох рядків в один вихід постійного струму.
Без цього пристрою електропроводка системи стає складною, що збільшує ризик збоїв, неефективності та проблем з обслуговуванням. Добре сконструйований об’єднувальний блок спрощує архітектуру системи та підвищує надійність.
Коробка PV Combiner працює шляхом агрегування входів постійного струму від кількох фотоелектричних ліній. Кожна ланцюг підключена до вхідної клеми, оснащеної захисними компонентами, такими як запобіжники або автоматичні вимикачі.
Ця консолідація зменшує кількість кабелів, що проходять до інвертора, і спрощує моніторинг системи.

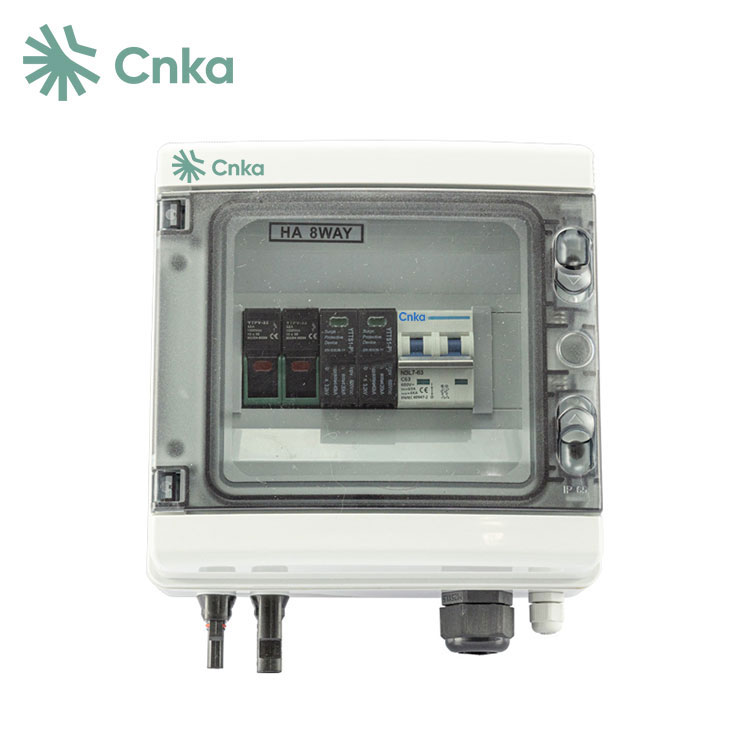

Стандартний PV Combiner Box включає кілька важливих компонентів:
| компонент | функція |
| Запобіжник постійного струму | Захищає кожну струну від перевантаження по струму |
| Автоматичний вимикач постійного струму | Забезпечує ручне відключення та захист |
| Пристрій захисту від перенапруг (SPD) | Захищає від блискавок і стрибків напруги |
| Шинопровод | Поєднує електричні виходи з кількох входів |
| Корпус | Захищає внутрішні компоненти від факторів зовнішнього середовища |
Розширені моделі можуть також включати модулі моніторингу, які надають дані про продуктивність у реальному часі для кожного рядка.
Інтеграція PV Combiner Box у сонячну систему забезпечує кілька експлуатаційних та економічних переваг:
При оцінці PV Combiner Box важливими є такі параметри:
| Параметр | опис |
| Максимальна вхідна напруга | Зазвичай 600 В, 1000 В або 1500 В постійного струму |
| Кількість вхідних рядків | Діапазон від 4 до 24 і більше |
| Вихідний струм | Залежить від потужності системи |
| Рівень захисту | IP65 або вище для зовнішнього використання |
| Робоча температура | -25°C до +60°C або ширший діапазон |
| Функція моніторингу | Додатковий віддалений збір даних |
1. Складні системи електропроводки
Великі сонячні установки часто включають десятки ниток, що призводить до складної проводки. Об’єднувальна коробка об’єднує з’єднання, зменшуючи помилки встановлення.
2. Складне виявлення несправності
Без централізованого моніторингу виявлення несправних рядків забирає багато часу. Сучасні об’єднувальні блоки забезпечують моніторинг на рівні рядків для швидкої діагностики.
3. Ризики для безпеки
Перевантаження по струму, блискавка та порушення ізоляції створюють ризики. Інтегровані пристрої захисту ефективно зменшують ці небезпеки.
4. Високі витрати на технічне обслуговування
Децентралізовані системи вимагають більше робочої сили для перевірки. Комбайнерна коробка спрощує обслуговування та знижує експлуатаційні витрати.
Вибір правильної моделі вимагає ретельного розгляду системних вимог:
CNKA надає ряд рішень PV Combiner Box, розроблених для задоволення різноманітних потреб застосування, від житлових установок до великомасштабних сонячних електростанцій.
Правильне встановлення та технічне обслуговування забезпечують оптимальну продуктивність:
Регулярне технічне обслуговування допомагає продовжити термін служби обладнання та забезпечує безперебійну роботу.
Q1: Яка основна функція PV Combiner Box?
A: Він поєднує кілька виходів сонячної струни в один вихід постійного струму, забезпечуючи захист і моніторинг.
Питання 2: Чи необхідна PV Combiner Box для малих систем?
A: Для невеликих систем з невеликою кількістю рядків це може не бути обов’язковим, але настійно рекомендовано для покращення безпеки та організації.
Q3: Як часто потрібно обслуговувати комбайнер?
A: Перевірка зазвичай рекомендується кожні 6-12 місяців, залежно від умов навколишнього середовища.
Питання 4: Чи може комбайнер підвищити ефективність системи?
A: Так, завдяки оптимізації потоку струму та зменшенню втрат це сприяє загальній ефективності системи.
Коробка PV Combiner є основним компонентом сучасних сонячних енергетичних систем, що забезпечує підвищену безпеку, спрощену електропроводку та покращену продуктивність. Завдяки вирішенню ключових операційних проблем, це забезпечує більш надійні та масштабовані сонячні установки.
CNKAпрагне надавати високоякісні PV Combiner Box рішення, адаптовані до різних вимог проекту. Вибір правильного обладнання може суттєво вплинути на продуктивність системи та її надійність у довгостроковій перспективі.
Хочете оптимізувати свою сонячну систему за допомогою надійного PV Combiner Box?Зв'яжіться з намисьогодні, щоб дослідити професійні рішення та отримати експертну підтримку, адаптовану до потреб вашого проекту.
-
